中继台（中转台）覆盖方案设计

一、了解工程规模和现状及设计原则
1、实地考察客户地理环境，包括建筑结构、总占地面积、楼层高度、地下室面积、是否需要覆盖电梯等。
2、工程建筑是未装修还是正在使用中，如各种装修工作已完成，进行布线工程时需要注意布线与建筑物整体的协调美观，这样将会增加工程难度和工程量。
3、在工程设计和施工过程中，尽量考虑设备的安装牢固，馈线的铺设简便、易行，天线的位置布设合理，既要使信号分布均匀，又要保证可靠、美观。
4、在满足设计要求的前提下，尽量使用较低的输出功率，以达到良好的覆盖效果。参照中华人民共和国卫生部颁发《环境电磁波卫生标准》，尽可能的保护周围人员的身心健康。
5、设计中尽量做到室内场强均匀，并有足够的信号强度。
6、考虑后续系统扩容和多频点信号覆盖，所有的设备和室内天线均采用多频点器件和线缆接口，并设计一定的功率分配余量。
二、技术指标要求
1、信道数：根据用户对讲机数量及分组需求，按预测的话务量，一般每信道对讲机使用量80-100部左右为宜。
2、抗干扰：中继台（中转台）因频率限制，一般利用亚音频隔离外来同频干扰。
3、无线覆盖区内接通率：要求在无线覆盖区内，95%的位置、99%的时间可接入网络。
4、无线覆盖边缘场强：95%的区域信号强度≥-93dBm。
5、切换关系：室内覆盖站与周围各区域之间有良好的无间断切换。
6、通话品质：室内覆盖区通话质量（Rx Quality）等级3以下的区域达95%以上。
三、设计思路及方案定稿

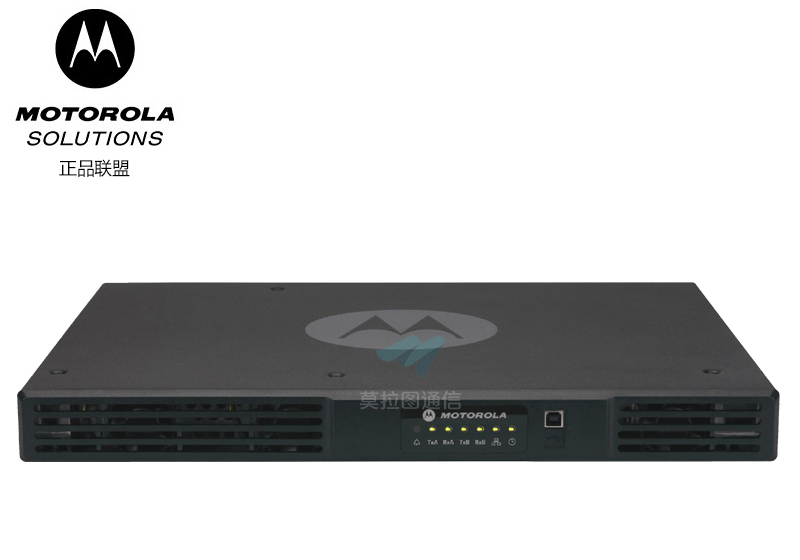

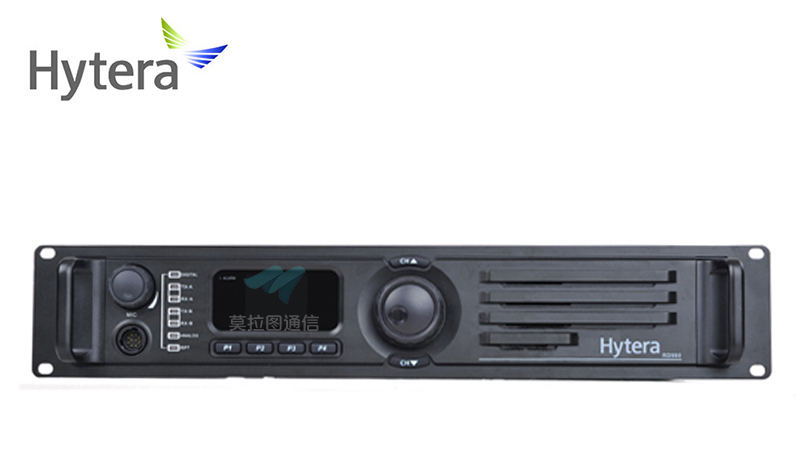

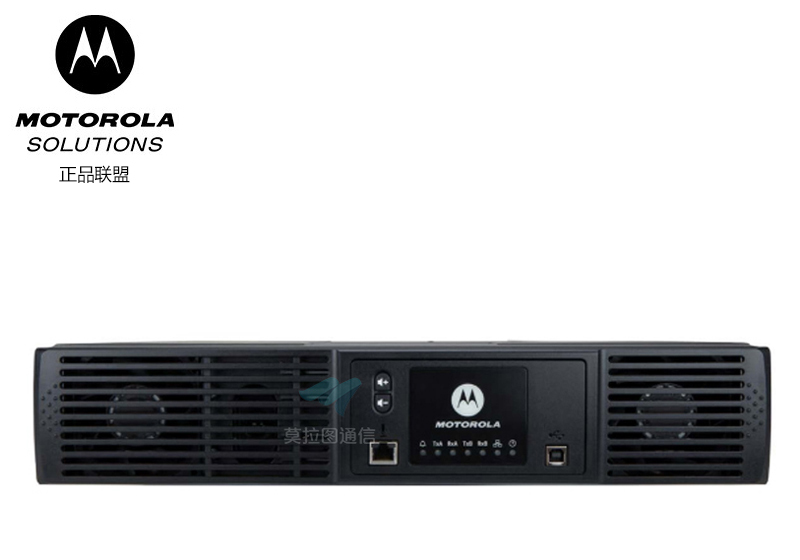

1、信号源：中继台（中转台）一般使用摩托罗拉及海能达成熟产品,为方便安装，便于合理使用机柜的设计。
2、室内分布器件：因中继台（中转台）功率较大，一般使用无源天馈及分配器，常用器件为耦合器、功分器、吸顶天线、车载天线。
3、信号分配：通过分支设备将信号分配到各层各区域，具体分配视实际情况而定，以保证室内用户良好通信效果。
4、边缘场强：考虑到中继台（中转台）信号传播特点，室内信号衰减余量通常约为20dB，并保留一定的噪声储备。因此，400MHz的室内覆盖场强通常应大于-93dBm，以保证室内用户良好通信效果。
5、覆盖区场强模拟测试、计算及结果分析。
6、输出中转台方案。
