在线留言浅析如何实战应对多种无线电干扰
导言：
无线电干扰是指在无线电通信过程中发生的，导致有用信号接收质量下降、损害或者阻碍的状态及事实，表现为通信覆盖范围变小、通话质量变差或无法通信等。无线电干扰主要来源：一是系统外频率同频、邻频或互调造成的干扰，二是系统内设备故障或性能指标不合格造成的杂散发射等干扰。本文通过分享实际工作中处理无线电干扰的几个典型案例，供同行遇到类似的问题时参考。
案例一 外来信号对上行信号干扰
一、 现象描述

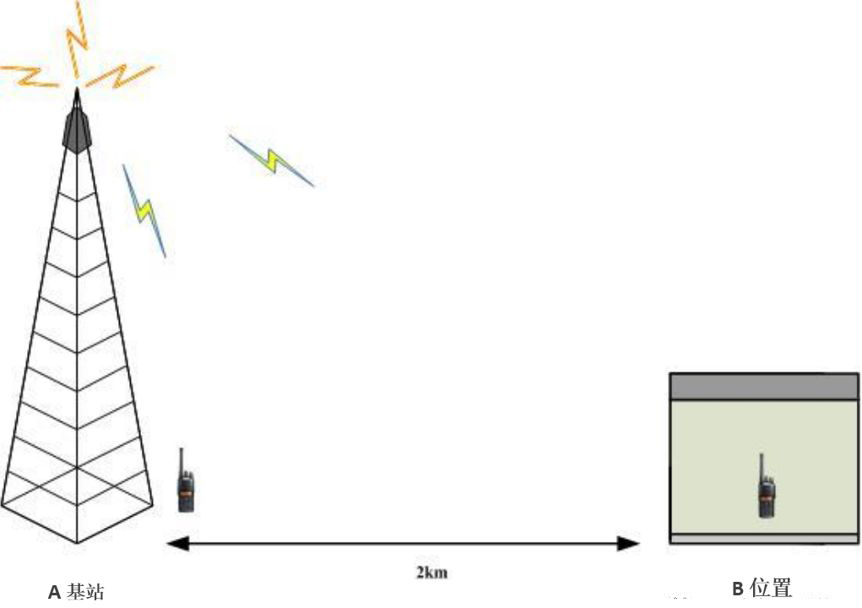

1、A基站为一高山基站，在距离A基站约2km的B位置的手台通话出现异常，如图所示。
2、手台可以正常注册登记，出现上线呼叫困难。
3、呼叫成功后，有时出现通话声音质量差、掉字。
4、A 基站附近手台讲话时，话音非常清晰，B位置手台讲话时，有时会出现话音不清晰情况。
二、 问题分析
1、A基站附近手台讲话时语音清晰，B位置手台讲话时出现话音质量差，说明问题主要出现在基站的上行链路。
2、一般在基站覆盖半径边沿，才会出现话音质量差、掉字等现象。B位置手台已按高功率发射，且离基站很近，说明基站接收灵敏度出现异常。
3、基站接收机灵敏度异常主要有三种情况：一是基站接收分路器出现故障，二是信道机接收通路出现故障，三是有干扰信号存在。
三、问题排查
1、在A基站处观察业务信道分配情况，手台上线分在高段（频率较高）业务信道上时，话音清晰未出现上述故障现象，只有分在低段（频率较低）业务信道时，才会出现上述故障现象，且在B位置一侧，说明故障出现在低段（频率较低）载波（控制信道+频率较低业务信道）。因为高段（频率较高）载波可正常使用，可以确定天馈部分没有问题。
2、更换分路器到信道机之间的连接线，简单的操作方法是把高段（频率较高）信道机接收线连接到低段（频率较低）信道机上故障依旧，说明并非低段（频率较低）信道机分路器或连线问题。
3、更换信道机，故障依旧，说明并非信道机问题。
4、把分路器和信道机问题排除在外后，基本可以确定是干扰信号引起的基站接收灵敏度下降。
5、用频谱分析仪连接接收天馈测试，发现基站接收低段（频率较低）频率，存在一个常发带宽约1.4MHZ的“干扰信号”。干扰信号为周期恒定的带宽约1.4MHZ的信号，功率约为-73dBm（包含了分路器的6dB增益）。
四、解决方案
方案1：经测试发现，很明显干扰信号来自系统外某固定台常发，向当地无线电管理部门申报，要求无线电管理部门给予查处。
方案2：更改受干扰的信道机的频点，增加与干扰信号之间的间隔，干扰问题解决，测试语音通话清晰。
案例二 同频复用基站信号对下行信号的干扰
一、现象描述

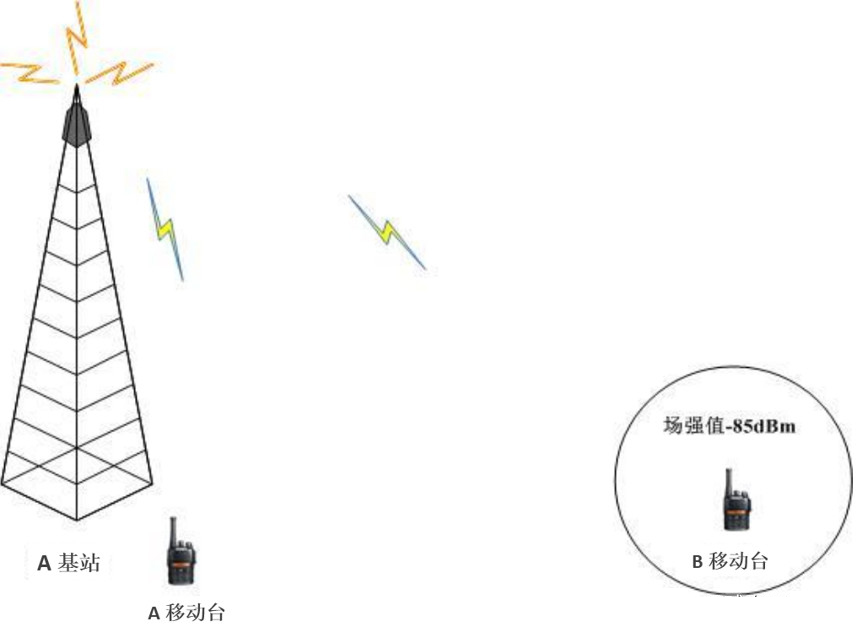

1、A、B两部移动台注册到A基站，主叫终端A移动台在基站附近的 A点，被叫终端B移动台在离A基站一定距离的B点，测试B点的下行场强大约-85dBm，如图所示。当主叫终端A移动台呼叫被叫终端B移动台时，呼叫建立后，被叫终端接收不到语音或有时未被呼起。
2、呼叫建立后，主叫终端A移动台可以清晰的听到被叫终端B移动台的语音。
二、问题分析
1、 从现象看，终端接收异常。
2、终端侧有干扰信号。
3、 基站侧，下行链路出现异常，一是合路器设备出现故障，二是信道机发射通路出现故障，三是发射天线馈线故障。
三、问题排查

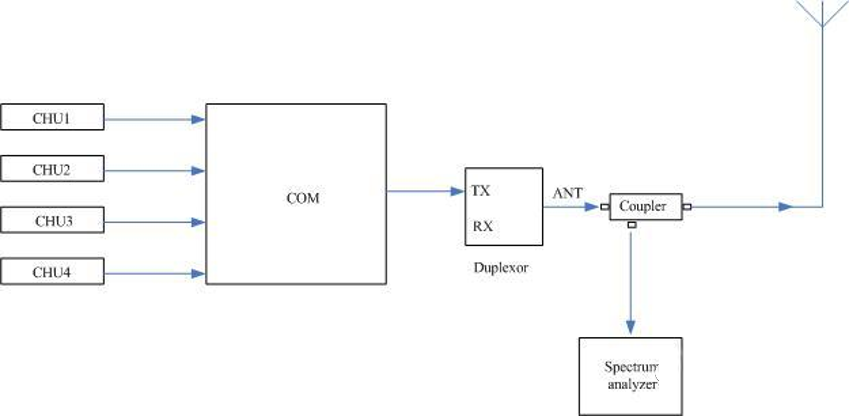

1、检查基站发射是否正常？用测试工具对合路器、信道机发射和天线馈线故障排查，如图4所示。
测试工具包括：手持频谱仪，功率计，定向耦合器。（耦合器的选择原则：基站天线口输出功率-耦合器＜频谱仪允许输入最大功率，目的防止仪器烧毁。）
测试步骤一：在Duplexor输出口和天线之间接一个coupler用于耦合基站的下行信号，耦合口连接 spectrumanalyzer的输入口，在频谱仪上观察耦合下行信号的输出功率、三阶互调和下行杂散发射。
测试步骤二：测试完下行发射信号之后，把耦合器和频谱仪拆掉，接入天馈线测试仪，测试天馈线驻波比（要求天馈线驻波比≤1.5）。
经过以上两步测试，指标满足要求，说明基站下行发射信号和发射天馈系统没有问题。
2、终端接收故障排查，更换其它的终端进行测试，故障现象依旧，说明并非终端接收问题。
3、终端侧干扰信号排查，在B点进行排查，首先关闭A基站的信号，用频谱分析仪连接车台天线，设置频谱分析仪的中心频点，此时在频谱分析仪上发现一个强的干扰信号跟A基站的控制信道同频，因此说明故障现象就是这个干扰信号所致。
四、解决方案

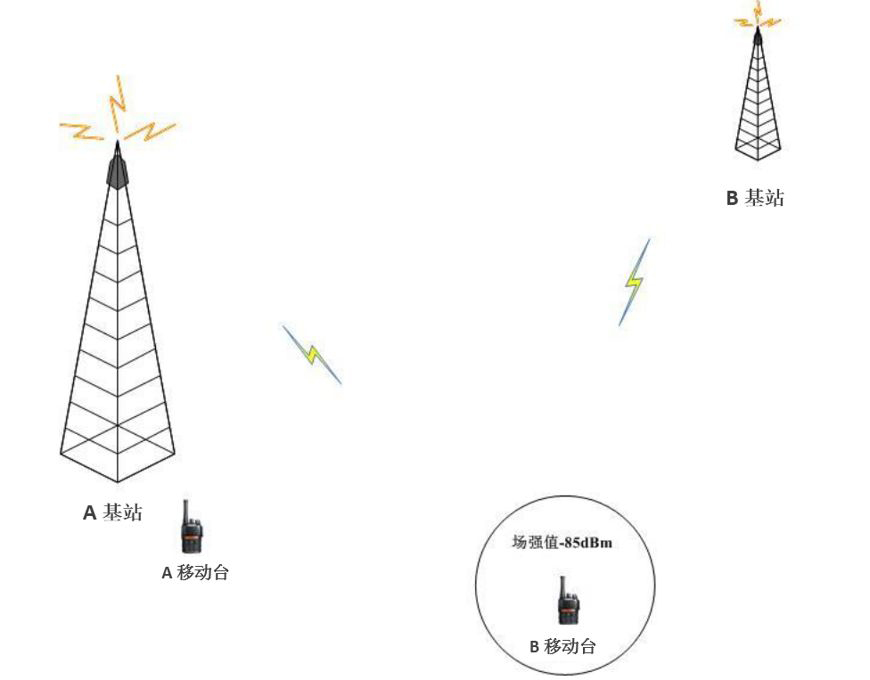

通过了解在A基站的附近有一个频率复用的B基站，如图所示，由于A、B基站之间距离不满足同频基站最小安全距离的要求，所以产生干扰，导致下行信令无法解析。同频基站的距离就越远，抗同频干扰的性能也就越好。
解决的方法有：
一、降低频率复用基站的功率；
二、调整频率复用基站天线下倾角或方位角。本案例是通过降低频率复用基站的功率来解决问题的。
注：在无线通信工程实施中，普遍采用群组频率复用的方式进行组网，要求同频复用基站之间要达到最小安全距离的要求，同时要对基站天线架设高度和发射功率进行限制。但在实际组网时，因同频复用基站达不到最小安全距离的要求，且未对基站天线架设高度和发射功率进行限制，造成干扰的情况很常见。）
案例三 塔放增益过高对上行链路的干扰
一、现象描述

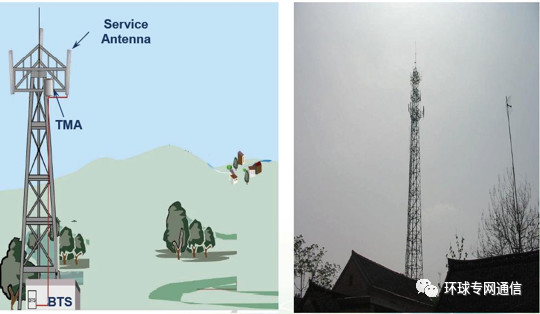

为扩大基站的覆盖范围，改善基站的接收，在某高山基站接收天线下方安装了塔顶放大器，安装示意图如所示。在此基站的覆盖区域下，有些点语音通话经常会出现掉字、断续的情况。
二、问题分析
在基站接收前端安装塔放，可以降低系统的噪声系数，降低 1dB的噪声系数，接收灵敏度就提高1dB。基站接收前端加塔放比不加塔放噪声系数降低了,那么接收灵敏度相应提高。加塔放可以提高通话质量，改善上行的覆盖范围，为什么加塔放后会出现上行通话掉字、断续呢？可能的原因有：一是塔放输出异常，二是外界干扰，三是塔放的参数设置不合理。
三、问题排查
1、用频谱仪器测试上行链路，无干扰信号出现。
2、用综测仪对塔放进行测试，输出指标满足要求。
3、查看塔放的配置参数，增益设置为20dB。因用户数量较大，多信道同时使用率较高。增益设置过高，当距离基站较近的用户在通话时，较强的信号进入塔放，经过放大后，信号变的更强，强信号进入分路器后，导致放大管饱和失真，出现很多杂散信号，干扰信道机的解调，从而影响通话质量和覆盖效果。
四、解决方案
塔放的增益设置过高，强信号进入分路器后容易导致放大管饱和失真，出现杂散信号干扰，应结合实际情况，合理设置塔放增益。塔放在工程使用中，结合馈线长度和用户的数量，增益一般设置在 6～12dB 之间最佳。
案例四 馈线防雷器功率容量不足造成的干扰
一、现象描述
某8载频基站，平时用户较少呼叫量不大时通信正常，大型活动用户量大增呼叫量较大时，基站8个载频出现明显的干扰，移动台语音一片噪声，不能正常使用。用频谱仪监测频谱，发现存在明显的杂散信号干扰。
二、问题分析
根据现象分析，基站受到严重干扰，干扰来源：
1、外界环境带来的电磁干扰。大型活动时，部分参与单位临时架设电台，对基站进行干扰。
2、基站系统自身产生的干扰
三、问题排查
1、首先排查外来干扰。关闭基站，将频谱仪的频段范围设置为基站工作频段，将基站天线接到频谱仪，观察频谱，没有发现杂波出现，也没有发现与基站发射同频或邻近频率的信号，说明没有外来干扰，干扰来自基站系统自身。
2、经过前面的测试可以确定，干扰的来源是系统内部产生的，具体是由哪个部件产生的，需要逐级排查。
（1）用天馈测试仪测试天线馈线，指标正常，说明天线馈线没有问题。
（2）用综合测试仪测试信道机，信道机指标正常，说明信道机没有问题。
（3）观察基站的工作情况，关闭部分信道，发现基站在小于四个信道工作时正常，在多于四个信道工作时存在明显的杂散干扰。
（4）根据以上的测试结果，可以看出基站下行发射端不正常，导致产生很多杂散，这种波形的产生大概有两种情况：某个部件的功率容量不够；一路发射信号串扰到另一路，导致信道机发射不正常。对腔体合路器每个输入端口之间的隔离度进行测试，指标满足要求。排除信号串扰的问题，那么可以判断是某个器件的功率容量不足导致。
（5）检查从信道机到天线的各级部件，触摸馈线防雷器发烫严重，检查其功率容量为100W。测试的时候发射4个载频，每个载频的功率为50W，经过合路器的衰减，到达馈线防雷器的功率小于100W，在其承受范围之内。发射多于4个载频时，到达馈线防雷器的功率超出其承受范围，其性能出现变化，产生杂散发射。
四、解决方案
经过问题排查确定产生干扰的原因是馈线防雷器功率容量不足，更换大功率容量（功率容量超200W）的馈线防雷器，问题解决。
结语：
无线电干扰是无线通信中难以避免的问题，无线通信工程人员常常要与无线电干扰作斗争，以确保通信质量达到理想效果。本文结合工作实际，通过处理无线电干扰的几个典型案例，从干扰现象、分析、排查、解决方案等方面介绍了处理无线电干扰的方法，以供无线电规划、方案设计、工程建设和管理维护人员参考。（作者单位：广西公安厅）
